Mae yna lawer o fathau o bympiau trydan tanddwr, a'r rhai a ddefnyddir amlaf mewn dyfrhau ffynnon yw pympiau trydan tanddwr llawn olew a dŵr. Gan gymryd pwmp tanddwr ffynnon ddwfn y gyfres QJ fel enghraifft, mae'r erthygl hon yn cyflwyno strwythur pympiau tanddwr ffynnon ddwfn yn fyr.
Mae strwythur pwmp tanddwr ffynnon ddwfn yn bennaf yn cynnwys pwmp dŵr, modur trydan, mewnfa a dyfais selio, fel y dangosir yn y ffigur.
Mae'r pwmp dŵr wedi'i leoli ar ben uchaf y pwmp trydan tanddwr, sy'n cynnwys impeller, tai tywys, siafft pwmp, Bearings rwber a chydrannau eraill yn bennaf. Mae'r siafft pwmp a'r siafft modur wedi'u cysylltu gan gyplu silindr. Mae'r impeller yn impeller caeedig allgyrchol, ac er mwyn atal y pwmp dŵr rhag bacio yn ystod y diffodd, gosodir falf wirio ar y pen uchaf.
Mae'r rhan modur wedi'i lleoli ar ben isaf y pwmp trydan tanddwr, sy'n cynnwys cydrannau fel rotor, stator, dwyn tywys, dwyn byrdwn, a ffilm rheoli pwysau yn bennaf. Mae'r weindio plastig neu stator wedi'i wneud o wifren electromagnetig neilon wedi'i hinswleiddio â neilon sy'n gwrthsefyll dŵr sy'n gwrthsefyll dŵr. Mae tu mewn y modur wedi'i lenwi â dŵr glân i oeri Bearings y modur. Mae ffilm rheoleiddio pwysau rwber wedi'i osod ar waelod y modur i addasu'r newidiadau mewn pwysedd dŵr y tu mewn i'r corff a achosir gan gynnydd tymheredd y modur.
Mae'r fewnfa a'r ddyfais selio wedi'u lleoli yng nghanol y pwmp trydan tanddwr. Mae'r ddyfais selio wedi'i lleoli ar ben uchaf y modur ac mae'n cynnwys cylch taflu tywod a sêl olew sgerbwd o'r dyfeisiau ymlaen a gwrthdroi. Ei swyddogaeth yw atal gwaddod rhag mynd i mewn i'r modur.
Ystyr model 200-QJ80-55/5 pwmp tanddwr ffynnon ddofn: 200- Lleiafswm diamedr twll ffynnon sy'n addas ar gyfer y pwmp hwn yw 200 mm; QJ pwmp dwfn tanddwr yn dda; 80- Cyfradd llif graddedig o 80m3/h; 55- Cyfanswm cyfradd y pen yw 55 metr; 5 cam pwmp dŵr.

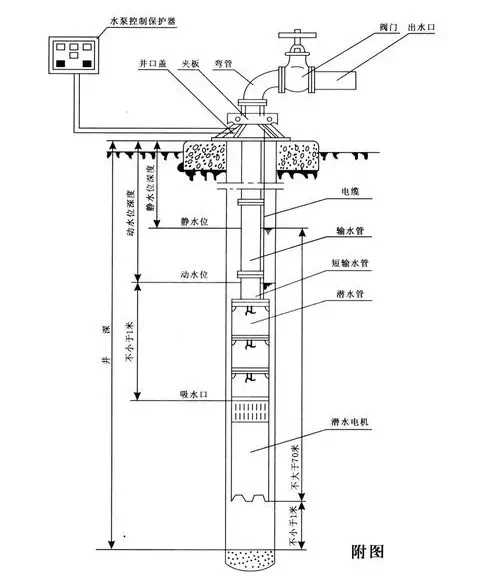

Mae diagram strwythurol y pwmp tanddwr dwfn fel a ganlyn:
